ZGB-2抽屜式波紋阻火器詳情介紹
ZGB-2抽屜式波紋阻火器產品概述
抽屜式波紋阻火器是用于安裝原油、汽油、煤油、柴油、芳烴、硫等各類油品或其它化工物料的固定頂式儲罐上。阻火器是用來阻止易燃氣體蒸汽的火焰向外蔓延的防火裝置。通常與呼吸閥配套或單獨使用，也可適用內浮頂式油罐的通氣管上。由一種能夠通過氣體的、具有許多細小通道或縫隙的固體材料（阻火元件）所組成。要求阻火元件的縫隙或通道盡量小，因而當火焰進入后，被阻火元件分成許多細小的火焰流，由于傳熱作用（氣體被冷卻）和器壁效應，火焰流猝滅。
ZGB-2抽屜式波紋阻火器工作原理
大多數阻火器是由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質所組成，對這些通道或孔隙要求盡量的小，小到只要能夠通過火焰就可以。這樣火焰進入阻火器后，就分成許多細小的火焰流被熄滅?；鹧婺軌虮幌绲臋C理是器壁效應和傳熱作用。

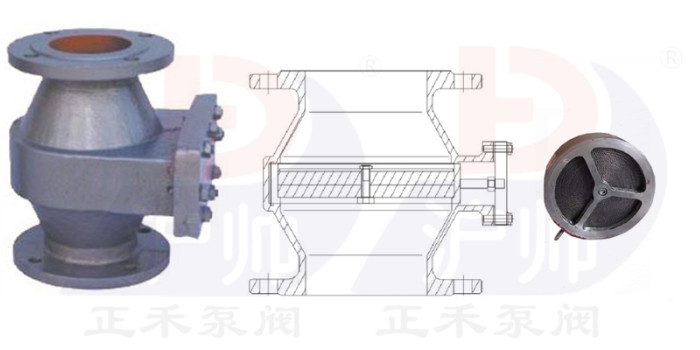

ZGB-2抽屜式波紋阻火器結構圖
ZGB-2抽屜式波紋阻火器性能
閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
密封件材料 | 耐油石棉橡膠、四氟PTFE |
環境溫度 ℃ | ≤480 |
公稱壓力(MPa) | 0.6~5.0 |
防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
ZGB-2抽屜式波紋阻火器外形和安裝尺寸
規格 | 尺寸 | ||||
D | A | B | C | H | |
DN50 | 50 | 110 | 140 | 114 | 210 |
DN100 | 100 | 170 | 205 | 150 | 284 |
DN150 | 150 | 225 | 260 | 185 | 375 |
DN200 | 200 | 280 | 315 | 230 | 445 |
DN250 | 250 | 335 | 370 | 276 | 500 |
DN300 | 300 | 395 | 435 | 276 | 500 |
DN400 | 400 | 495 | 535 | 335 | 520 |
DN500 | 500 | 600 | 640 | 400 | 550 |
ZGB-2抽屜式波紋阻火器維修保養
為了確保阻火器的性能達到正常使用目的，對阻火器應定期性進行檢查，保養。
阻火器每半年檢查一次，檢查阻火層芯子是否堵塞，變形，腐蝕等。
發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
