          GSQ系列清掃孔詳情介紹
GSQ清掃孔又稱清掃孔產品概述:
清掃孔又稱清掃孔,是儲罐附件之一,是為了清理罐底積物而設置的。它是一個上邊帶圓角的矩形孔,孔的高、寬均不超過1200mm,底邊與罐底平齊。清掃孔大多安裝于大型原油和重油罐,清掃油罐時可放出污水及掃除罐內污泥,其中GSQ-50A、GSQ-80B 、GSQ-100C,帶有放水管,其他不帶放水管,出廠時不供應孔頸及加強板。
名稱(規格)  | 圖號  | 重量  | 技術條件  |
A-Dg50×帶放水管清掃孔  | GSQ-50A  | 181  | ×  |
B-Dg80×帶放水管清掃孔  | GSQ-80B  | 183  | 借用GSQ-50A  |
C-Dg100×帶放水管清掃孔  | GSQ-100C  | 184  | |
H500×700×清掃孔  | QSK-0  | 134  | ×  |
規格  | 尺寸  | ||||
d  | D  | D  | L  | N  | |
A-Dg50  | Ф51  | Ф125  | Ф160  | 135  | 4  |
B-Dg80  | Ф81  | Ф160  | Ф195  | 150  | 8  |
C-Dg100  | Ф100  | Ф190  | Ф230  | 160  | 8  |
H500×700  | 不帶放水管,其它尺寸見圖  | ||||

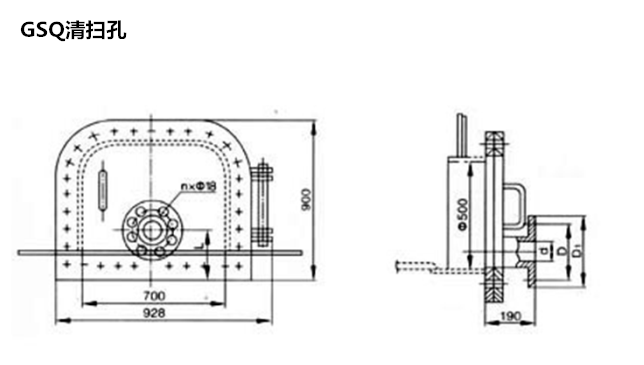

結構圖:

訂貨須知:
訂貨時請注明:產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號,如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系,由我們的為您審核把關,竭誠為您服務。
